制御・情報システムコンサルティング

  • 生産及び検査ライン高効率化のための検査装置の設計製作並びにシステム構築を小規模なレベルからご提案。
    お客様の利便性並びに機能性の高い製品・サービスをご提供いたします。
  • LED照明装置、太陽電池を応用したエコロジー製品や観測システムの企画開発・製作を行っております。
  • 個人様,法人様向けハンダ付けサポートを行います。

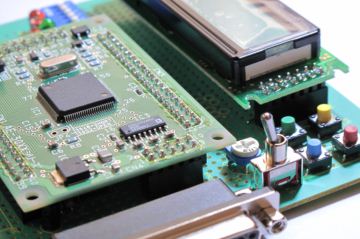

オリジナル制御用CPU基板の概要

特徴
  • 小型汎用装置専用に、当社オリジナルCPU基板を開発
  • フレキシブルなインターフェイス基板により、無駄の無い入出力をご用意
  • 最大で入力点数 256点 出力256点 計512点の制御が可能で、基板を積み重ねて使用出来ます。
  • 通信インターフェイスとしてCANポート、RS232Cボートを搭載しております。
  • 電源は制御用DC5V、外部用DC24Vに対応しています。
  • 搭載CPUはRenesas製SH-2(SH7136)マイコンを使用
  • 汎用20桁4行(16桁2行)LCD、VFD接続可能
  • 監視用WDT、設定用ROM 8k搭載
  • オプションによりRTC搭載可能
用途
  • 小型汎用装置の制御用
  • 接点監視用制御装置
  • 気象観測用装置
  • 遠隔監視装置
  • その他 カスタマイズによる運用が可能です。

スペック

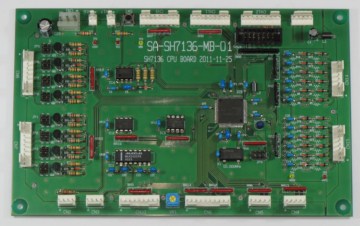

制御用CPU基板
アナログ入力12点 DC1V~5V対応可能
デジタル入力18点 無電圧入力、エンコーダ対応
デジタル出力9点 他LCD表示、リレー駆動対応
入力電圧DC5V・24V(I/Fボードで選択)
CPU他Renesas SH-7136(SH-2)80MHz
通信CAN×1 RS232C×1 SerialI/O×2
大きさW185mm×D115mm×H10mm

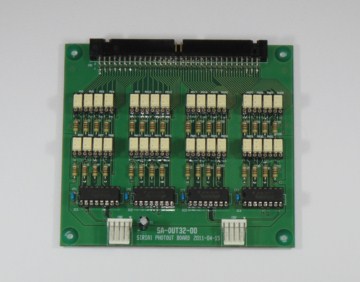

基本インターフェイス部
デジタル入力基板32点/枚 DC5V~24V対応可能
デジタル出力基板32点/枚 DC5V~24V対応可能
最大I/O点数入力・出力合わせて512点
制御方式制御CPU基板より専用コマンド
大きさW115mm×D85mm×H10mm

小型汎用装置、安全教育用シミュレータ

特徴

この装置は、教育関連機関並びに社内外安全教育用として開発いたしました装置です。 機器構成として市販の安全コンポーネントを用いており、種々の動作確認や安全の基本教育(3 step method)をビジュアル的に且つ、実際の装置挙動に基づいた教育が出来る様、製作いたしました。

  • 安全の基本概念 ”本質的安全設計方策”、”安全防護”、”付加の保護方策”の要素を取り入れ、わかりやすく且つ 視覚的な安全模擬の教育が出来る。
  • 市販の”安全コンポーネント”製品を使用しており、製品の理解や現場の状況把握が出来る。
  • 搭載する各種モードにより、ホールドツーラン、イネーブルスイッチ(OP)等の動きが確認出来る。
  • 内部のセンサー設定により、センサー無効化や故障モード等の確認が出来る。
  • 実際の模擬圧延ローラーによる、挟まれ巻き込まれ事故のシミュレーションが出来る。(保護機能有り)(他、アタッチメントとして、プレス機、多軸ロボット を開発中)
  • 各種設定、モニター用LCD、モード切替スイッチその他、自己診断機能、過負荷保護機能など搭載
構成内容

標準構成

  • シミュレーション装置本体
  • 模擬圧延ローラーモータ
  • ガード(前後、両側面、天板)
  • ドアスイッチ

オプション構成

  • 安全スイッチ
  • 4色表示灯
  • ライトカーテンセンサー
  • イネーブルスイッチ
  • レーザースキャンセンサー
  • その他安全センサー類

ホビー用製品開発

  • マイコンや電子応用で培った技術で、演出装置などの製品をご提供いたします。
  • LEDの点滅制御回路やその他イルミネーションなどの製品、無線応用製品も開発しています。

手軽に手元でラクラク操作 無線接点ユニット

特徴
  • 鉄道模型の集合レイアウトや、ディスプレイモデルのLED等の照明制御に
  • スイッチの線が沢山あるユニットなどの配線を無くしたいとき
  • 離れたところの電灯や看板などを操作したい・・・

等を簡単にお手軽に遠隔操作いたします。

製品の特徴

今までディスプレイモデルやレイアウトなどの照明操作などは、手元で操作を行うために
何本もの配線を必要とします。 コネクター配線等も所謂専門の知識も必要とするため
ホビー用としては少し手が届きにくかったかも知れません。

このユニットですと、送信機のスイッチ操作と同じ感覚で、離れた所のON/OFFが出来てしかも
手元までの配線が一切不要で、非常にスッキリします。
(各ユニットの電源は必要となります)

また集合レイアウトや隣り合ったディスプレイ間のあのややこしい配線処理も少なくなり、
”シンプルでスマート”なレイアウトが実現出来ます。

受信機の接点は機械式リレーを使用していますので、極性や電流を気にせず色々な制御に
ご使用頂けます。
接点能力はDC24Vで1Aまで制御が可能(AC125V 0.5A)白色LEDなら約40個1接点で制御可能です。

また接続部分は端子台を用いておりますので、裸線の接続が容易で小型ドライバー等で
簡単に締め付けやゆるみができます。

接点数は送信機側 トグルスイッチ8点 受信機側 リレー8点でそれぞればらばらに操作
出来ます。

また、制御部分にはマイコンを使用していますので、誤動作が少ない安定した制御を実現しています

製品概要
  • ノイズに強い2.4GHz帯無線方式
  • 不法な電波を使用しない 無線認証品モジュール仕様
  • 同時使用でも混線しにくい独自IDの認識方式
  • マイコン制御による高速安定通信
  • 配線がしやすいスクリュー端子式
  • 接点能力はリレー式でDC24Vで1Aまで制御が可能 (AC125V 0.5A)(白色LEDなら並列40個同時制御可能)
  • 操作距離は10~30mと長距離
  • 複数の同じシステム使用でも独自IDで混信は有りません。
  • 1台の手元操作で、複数のシステムの操作が可能 (ご注文時こちらで設定)
  • 本体は電池でも約10時間駆動な低消費電力(但し外部制御様の電源は別途です)
  • 外部電源は。電池1本から12Vバッテリーまでお客様でご自由に選択が可能です。

・使用法はこちらを見て下さい。  >>MORE
ご購入などのお問い合わせは、次の内容を”お問い合わせ”フォームにてご連絡ください。
お問い合わせフォームはこちら♪
TOPページ内QRCodeのメールアドレスからも直接お問い合わせが出来ます。

ご使用上の注意について
  • モーターなどの誘導電動製品は、3V程度でご使用下さい。(マブチモータRE-240程度)
  • 電波式を採用しておりますので、操作距離は若干変動する場合がございます。
  • 強力な電波などでは干渉して操作出来ない場合がございます。
  • 接点容量最大近くでのコントロールは開閉間隔を狭くしないで下さい。(数秒に1回程度)
  • 本製品から外部への電源は出ておりません。 別途ご準備が必要となります。
  • ショート回路は絶対に行わないで下さい。 リレーが溶着して故障の原因になります。
  • 接点回路の端子部分には、ノイズ除去コンデンサーは入れておりません。
  • 本装置を組み込む場合、金属板などで遮蔽しますと、制御が出来なくなる場合がございます。
  • 医療及び人体の生命に関する機器にはご使用できません。
送信機
スイッチ トグル式 8本
本体DC5V 最大100mA
2.4GHz帯 暗号式無線モジュール
大きさ 横85mm 高さ40mm 奥60mm
重さ (ACアダプター含まず)
受信機
制御リレー DC24V 1Aまで 8本
本体DC5V 最大200mA (但し外部制御用は別)
2.4GHz帯 暗号式無線モジュール
大きさ 横125mm 高さ32mm 奥80mm
重さ (ACアダプター含まず)
